Двухстоечный подъемник Launch TLT-240SB (220 В) для обслуживания легковых автомобилей и стандартных микроавтобусов. Простое и надежное управление стопорами (раздельное, тросами на каретках). Универсальные лапы подхвата (длина передних – до 1120 мм, задних -
1365 мм). Двойной защитный трап. Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 6 мм. Элементы защиты в базовом комплекте поставки (гидравлические парашютные клапаны, защита движущихся механизмов,
защитные рамки на лапах подхвата).
Высота подхвата от 110 мм (двухсекционная винтовая регулировка для увеличения высоты подхвата). Максимальная высота подъема – до 1920 мм.
Двухстоечные электрогидравлические подъемники с нижней синхронизацией и симметричным расположением стоек. Подходят для всех помещений за счет нижней синхронизации (нет требований к высоте потолков) и возможности размещения стойки с гидростанцией и пультом управления с любой стороны (экономия на прокладке питающего кабеля и удобство последующего использования).
Специальная российская комплектация

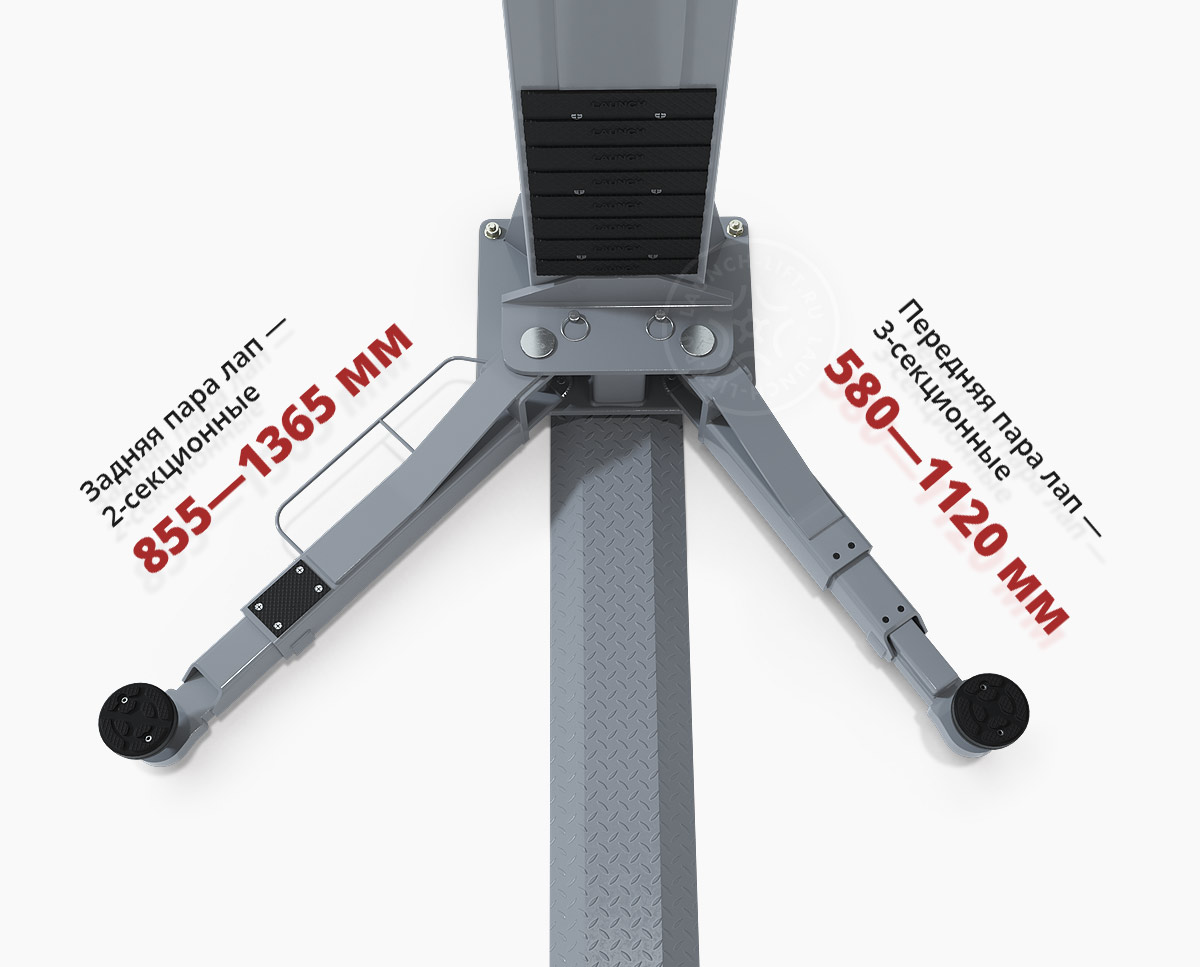

Подъемники имеют расширенную комплектацию и оснащаются обновлённым универсальным комплектом лап: передняя пара — 3-секционная с диапазоном 580～1120 мм; задняя пара — 2-секционная с диапазоном 855～1365 мм.
Модель поддерживает опциональную установку лап других конфигураций:
- 2-секционная 800～1200 мм (устаревшая базовая модель),
- усиленная 3-секционная 600～1105 мм,
- усиленная удлиненная 2-секционная 980～1570 мм,
- усиленная сверхдлинная 3-секционная 950～1800 мм.
Универсальность подъемника
Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).
Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.
Надежность и долговечность
Подъемники Launch (Лаунч) имеют увеличенные по сравнению с обычными подъемниками габариты стойки, опорной платформы, а также толщину металла профиля стойки — 6 мм в моделях TLT240SB(A) и 5 мм в моделях TLT235SB(A). По техническим
параметрам, жесткости и прочности всех элементов и испытанной по европейской сертификации нагрузке подъемники Launch с нормированной грузоподъемностью 3.5 тонны превосходят большинство китайских подъемников, чья грузоподъемность маркируется как
4 тонны.
Расширенный комплект поставки:
Мы поставляем расширенную комплектацию подъемников, включающую в себя важные конструктивные дополнения для безопасной и комфортной работы. Двухстоечный подъемник — один из главных инструментов работы СТО. Именно поэтому инженеры Launch
позаботились, чтобы работа на подъемнике была безопасной и бесперебойной:
Надежная конструкция гидроцилиндра
Уплотнительные и направляющие манжеты гидроцилиндра представляют собой составную конструкцию проставок и уплотнений, имеющих значительно более высокий ресурс (вместо одной стандартной манжеты в альтернативных модификациях подъемников)
Защита и удобство работы мастера
Лапы подъемника оснащены рамками безопасности, предотвращающими опускание лапы на ноги.
Защита дверей автомобиля
Резиновые накладки на каретки для защиты дверей автомобиля - без острых краев и по всей высоте каретки.
Защита движущихся механизмов
Стойки оснащены металлическим кожухом, защищающим механика от движущихся части цилиндров и цепей и препятствующим попаданию грязи и посторонних предметов в механизм подъемника.
Надежные тросы
В подъемниках Лаунч используются стальные тросы увеличенного диаметра (9 мм) с высококачественным гальваническим покрытием, препятствующим коррозии.
Защита элементов подъемника
Вся электрическая и гидравлическая проводка проложена в штатных внутренних защитных металлических коробах, надежно защищающих элементы проводки от повреждений.
Увеличенные шкивы
Шкивы имеют увеличенный диаметр и ширину (20 x 115 мм), что значительно продлевает срок службы тросов;
Безопасность гидравлической системы
Гидравлическая система двухстоечного подъемника Лаунч оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.
Европейская сертификация
Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 115% и статической 150%).
Эффективные технические решения
Увеличенные габариты колонны
Усиленные стойки и габариты опорной платформы обеспечивают абсолютную жесткость подъемника Launch и уменьшают нагрузку на фундамент.
Двойной защитный трап
Трап синхронизации имеет дополнительный нижний защитный короб, входящий вплотную в пазы опор стоек, тем самым защищая троса, магистраль гидравлики, а также электрическую проводку в моделях SBA — от попадания воды и грязи — как снизу, так и сверху.
Увеличенная толщина лап обеспечивает устойчивую фиксацию автомобиля.
Усиленная каретка
Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.
Регулируемый винтовой подхват
Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола) с возможностью доустановки опции — проставок-удлинителей для рамных автомобилей.
Надежная система стопоров
- Все модели подъемников Launch оборудованы надежной системой стопоров, удерживающих положение каретки при работе с автомобилем и автоматически страхующих её при подъеме.
- В моделях SB разблокировка производится тросовым приводом. Каналы тросов для управления стопорами расположены таким образом, чтобы исключить износ и повреждение тросов стопорного механизма и заклинивание стопоров.
TLT-240SB: разблокировка тросовым приводом.
Подъемники доступны в трёх цветах: красный / серый / синий;
Высота рамы — 50 мм (такая же, как и стандартного трапа синхронизации в моделях без рамы). Таким образом, использование рамы не накладывает ограничений на перечень обслуживаемых автомобилей. Конструкция рамы надежно защищает тросы синхронизации и гидравлические
соединения от влаги и грязи.
Безопасная работа
Тросы LAUNCH имеют увеличенный диаметр (и
соответственно ресурс) в сравнении с тросами
других производителей.
Вся проводка электрики и гидравлики надежно
защищена и скрыта металлическими коробами
внутри колонны.
Мощные лапы
Лапы подъемника LAUNCH
Увеличенная толщина лап: устойчивый подъем автомобиля и отсутствие провисания лап.
Лапы подъемника от другого производителя
Недостаточная толщина металла на лапах. Ненадежные сварные швы.
Надёжные механизмы:
Профиль каретки:
Усиленная каретка LAUNCH
Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает высокий ресурс и минимальный износ осей и посадочных отверстий.
Упрощённая каретка некоторых китайских подъемников
Быстрый износ посадочных отверстий и перекос лап.
Конструкция каретки:
Каретка LAUNCH имеет замкнутую конструкцию
с полноценной задней стенкой, что позволяет
выдерживать максимальные нагрузки без
малейшей деформации.
Упрощённая конструкция многих других
китайских кареток не выдерживает повышенных
нагрузок
Блоки скольжения:
Слайдинг-блоки в каретке LAUNCH меняются легко и быстро: кассета с блоками фиксируется съёмной планкой. Для замены блоков не нужно демонтировать колонну и доставать каретку.
В большинстве подъемников других производителей для замены блоков скольжения необходимо демонтировать колонну и полностью вынуть каретку. Это длительная дорогостоящая работа, приводящая к простою подъемника.
Блокировка лап:
Надежная стопорная система LAUNCH:
Большая площадь пересечения гребенки стопора и шестерни лапы исключает риск срыва стопорного механизма. Стопор автоматически разблокируется при касании пола и блокируется при подъеме.
Стопоры подхвата большинства китайских подъемников:
Ненадежная конструкция стопора и быстрый износ стопорного механизма. Мастер регулярно забывает установить стопор, оставляя его в боковом незаблокированном положении.
Цепной механизм:
Шкивы, оси и цепи LAUNCH имеют
увеличенный размер, значительно
продлевающий их срок службы. Седло
шкива - съемное и может быть оперативно
заменено без необходимости замены
цилиндра.
Многие другие китайские производители
приваривают седло к штоку цилиндра, что
приводит к необходимости замены
цилиндра при износе шкива. Малая
толщина стенок седла и малый диаметр
оси шкива значительно сокращают их срок
службы.
Точность сборки и простота обслуживания
-
- Выверенные и повторно очищенные резьбовые отверстия после цикла покраски.
- Геометрическое соответствие документации (точное изготовление всех элементов, включая размеры защитные кожухи синхронизационного трапа, и соответствующее расположение мест креплений элементов подъемника)
- Полный комплект необходимого крепежа для сборки подъемника, включая комплект крепежных анкеров и металлические проставочные пластины для нивелировки стоек.
- Направляющие пластины каретки изготовлены из высокопрочного полиамида, гарантирущего длительный срок службы. Разборная конструкция каретки значительно упрощает профилактические работы по обслуживанию механизма или замене пластин (нет необходимости
разбирать подъемник и ронять стойки)
- Защитный кожух наружных элементов магистрали гидравлики
| Габариты груза для расчета доставки: |
TLT-235SB |
TLT-240SB |
TLT-235SBA |
TLT-240SBA |
| Общий вес: |
610 кг |
660 кг |
660 кг |
680 кг |
| Место 1 (м): |
2.9 × 0.55 × 0.66 |
2.9 × 0.55 × 0.66 |
2.9 × 0.55 × 0.66 |
2.9 × 0.55 × 0.66 |
| Место 2 (м): |
0.23 × 0.3 × 0.85 |
0.23 × 0.3 × 0.85 |
0.87 × 0.375 × 0.53 |
0.87 × 0.375 × 0.53 |
| Суммарный объем: |
1.11 м³ |
1.11 м³ |
1.22 м³ |
1.22 м³ |
| Особенности: |
TLT-235SB |
TLT-240SB |
TLT-235SBA |
TLT-240SBA |
| Грузоподъемность по европейской сертификации CE: |
3.5 т |
4 т |
3.5 т |
4 т |
| Управление стопорами: |
Тросовое |
Тросовое |
Электропривод с пульта |
Электропривод с пульта |
| Расположение гидростанции: |
Нижняя часть колонны |
Нижняя часть колонны |
Верхняя часть колонны |
Верхняя часть колонны |
| Рабочее давление компрессора: |
16 MPa |
18 MPa |
16 MPa |
18 MPa |
Габариты
Установочные размеры
Комплектация
| Стойка подъемника ведущая |
1 шт. |
| Стойка подъемника ведомая |
1 шт. |
| Гидростанция |
1 шт. |
| Двойной трап |
1 шт. |
| Двухсекционные лапы |
2 шт. |
| Трехсекционные лапы |
2 шт. |
| Троса синхронизации |
2 шт. |
| Комплект защиты стоек (резиновая накладка) |
2 шт. |
| Комплект крепежа и фитингов |
1 шт. |
| Электропроводка и гидравлические шланги и фитинги |
1 шт. |
